Un raccord relie deux éléments précis
Le raccord peut prolonger un tube, changer de direction, créer une dérivation ou rejoindre un appareil. Sa forme ne dit pas comment il s’assemble. Un coude en laiton peut être à sertir, à compression ou fileté ; chacun demande un système différent.
Ce guide concerne l’alimentation en eau domestique. Les raccords d’évacuation et les assemblages pour le gaz relèvent d’autres usages. Une ressemblance extérieure ne prouve ni la compatibilité, ni l’aptitude à l’eau potable.
Le comparatif des assemblages
| Assemblage | Intérêt | Outil et limite |
|---|---|---|
| À sertir | Assemblage sans flamme sur les systèmes prévus | Sertisseuse et mâchoire compatibles ; liaison non démontable côté serti. |
| À compression | Raccordement par serrage, sans sertisseuse | Clés et préparation adaptées ; accessibilité et démontage selon produit. |
| À glissement pour PER | Une bague coulisse pour réaliser l’assemblage | Outillage à glissement ; ce n’est pas le sertissage radial d’un multicouche. |
| Instantané | Insertion sans sertisseuse sur une gamme compatible | Préparation et profondeur d’insertion imposées ; démontage propre au modèle. |
| Cuivre à braser | Assemblage courant du cuivre avec savoir-faire adapté | Chauffe, préparation et protection du chantier ; pas interchangeable avec un raccord à sertir. |

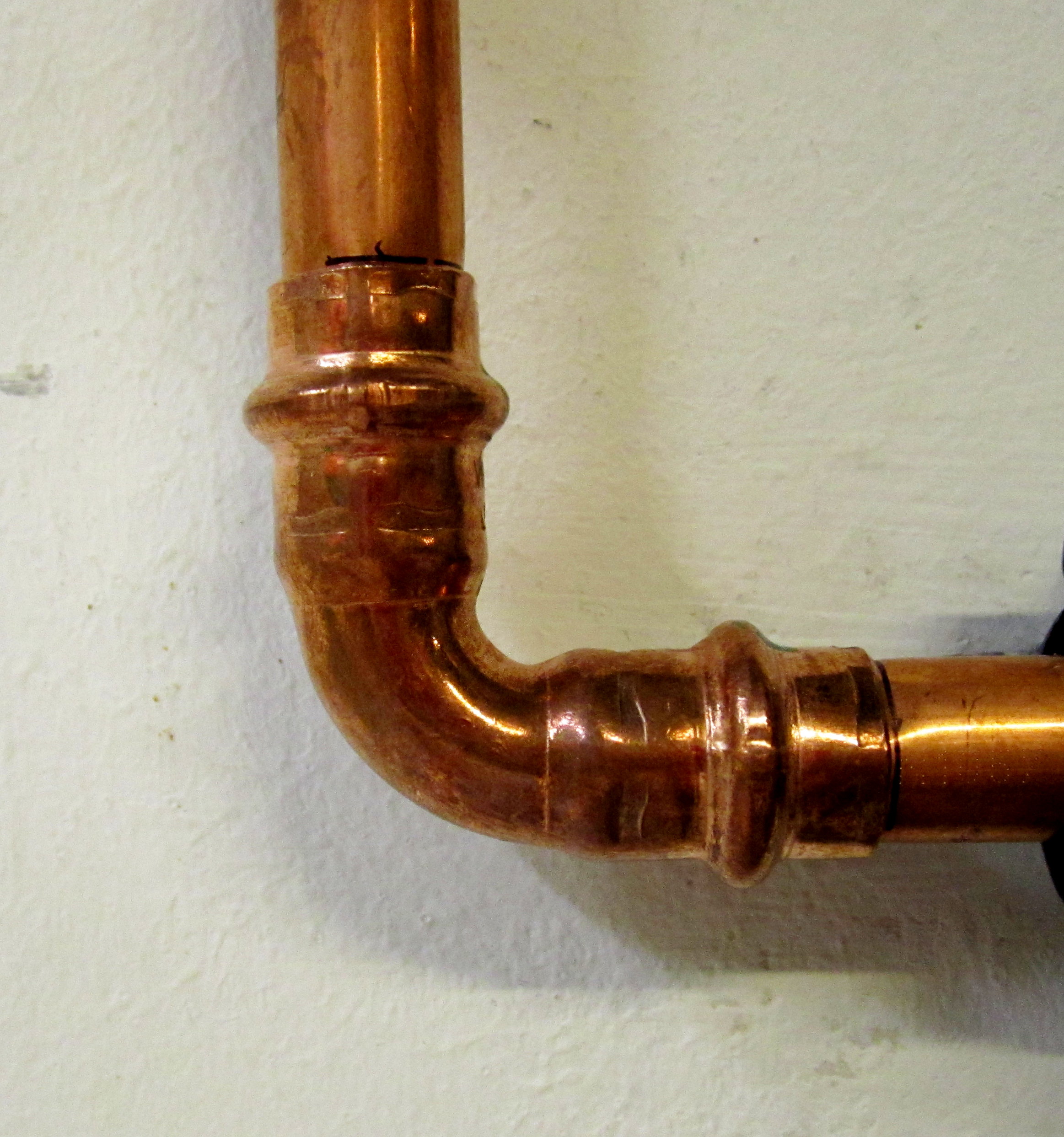

À sertir radialement
La mâchoire referme la bague autour du raccord. Le profil, le diamètre et l’outil doivent correspondre au système.
À glissement axial
Un manchon coulisse dans l’axe pour réaliser la liaison PER. Certaines gammes prévoient une expansion préalable ; la notice fixe la séquence.
À compression
Le serrage du raccord agit sur une bague ou un joint selon le modèle. Il n’utilise pas la même pince qu’un sertissage.
Principes simplifiés ; détails et compatibilités propres à chaque système.
Un raccord peut combiner deux techniques : côté tube à sertir et côté appareil fileté, par exemple. « À visser » ne décrit alors qu’une extrémité.
Lire Ø16, 16 × 2 et 15/21
16 × 2 décrit habituellement un diamètre extérieur de 16 mm et une paroi de 2 mm pour le tube ainsi marqué : le passage intérieur théorique est 12 mm. Le diamètre intérieur d’un raccord peut encore être plus réduit. Un PER de 16 et un multicouche de 16 ne sont donc pas automatiquement interchangeables.
15/21 est une désignation usuelle de filetage correspondant à 1/2 pouce en plomberie ; elle ne signifie pas que le tube mesure 15 ou 21 mm à l’extérieur. Mâle et femelle désignent respectivement le filetage extérieur et intérieur. Le type de filetage et la portée d’étanchéité doivent aussi correspondre.
Exemple de désignation : « multicouche Ø16 — mâle 15/21 ». Elle annonce deux côtés différents. Pour commander, le matériau, l’épaisseur admise, la gamme et le mode de raccordement complètent les dimensions.
Deux extrémités
Le diamètre du tube et la désignation du filetage décrivent des côtés différents.
Deux diamètres
Le passage intérieur dépend de l’épaisseur de paroi, puis de la géométrie du raccord.
Repères de lecture, sans dimensions de fabrication.
Où se fait réellement l’étanchéité ?
Selon le raccord, elle est assurée par un joint plat, des joints toriques, une bague ou un assemblage fileté conçu pour recevoir un produit d’étanchéité. Mettre du ruban sur tous les filetages n’est pas une règle. La notice indique le mécanisme prévu et les consommables admis.
Nicoll décrit par exemple un raccord à compression pour collecteur FLUXO dont les joints toriques assurent l’étanchéité, sans ajout de filasse, ruban ni joint plat. Cela illustre la différence ; ce détail n’est pas une prescription pour tous les raccords à compression.
Un joint abîmé ou une portée inadaptée ne se compense pas automatiquement par davantage de serrage. Le mode d’assemblage et les conditions de réutilisation restent ceux du fabricant.
Apparent ou caché : une question importante
Une liaison visitable reste accessible pour l’examen et l’entretien. Un raccord derrière un carrelage ou dans une chape demande que le système et son domaine d’emploi autorisent cette situation. « À sertir » ne signifie pas à lui seul « encastrable partout ».
Les documents de compatibilité relient tube, raccord et outillage. Un raccord annoncé multiprofil accepte une liste précise de profils ; cela ne le rend pas universel. Les essais prévus par le système ont lieu avant la fermeture des parois, avec traçabilité des références et des passages.
Un repère de prix réel
Somatherm droit mâle multicouche Ø16 — 15/21, réf. 83733303 : 2,13 € l’unité dans l’offre AYOR Water and Heating Solutions sur Leroy Merlin. Prix barré affiché : 2,50 €. Cette offre AYOR figure parmi les autres vendeurs de la fiche : le tarif mis en avant peut être différent. Cette offre seule ne prouve pas la compatibilité avec un tube ou une pince déjà achetés.
Prix TTC affichés en ligne au 15 octobre 2026, hors livraison, selon vendeur et disponibilité. Exemples de produits, sans lien rémunéré. Une promotion n’est pas un prix permanent.
Dix exemplaires de cette offre représentent 21,30 €, avant livraison. Un chantier comprend généralement d’autres références : coudes, tés, vannes, sorties et collecteurs. Le nombre réel vient du tracé ; multiplier les raccords ajoute des liaisons et des pertes de charge, c’est-à-dire une diminution de pression quand l’eau circule.
